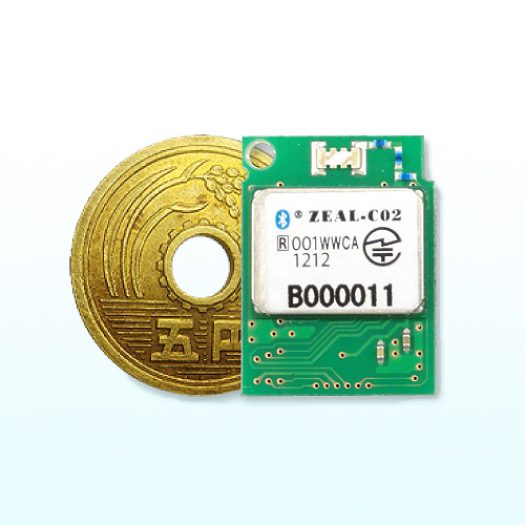

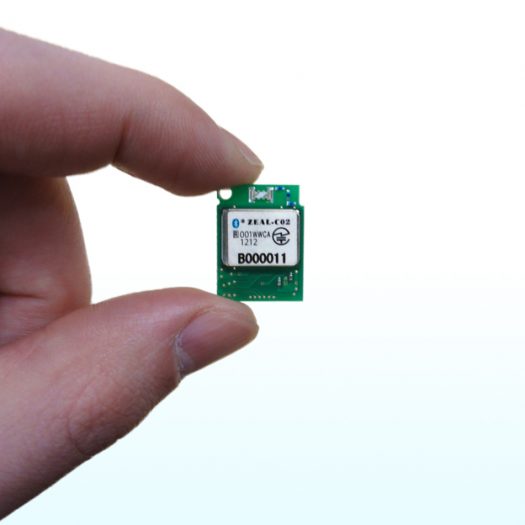

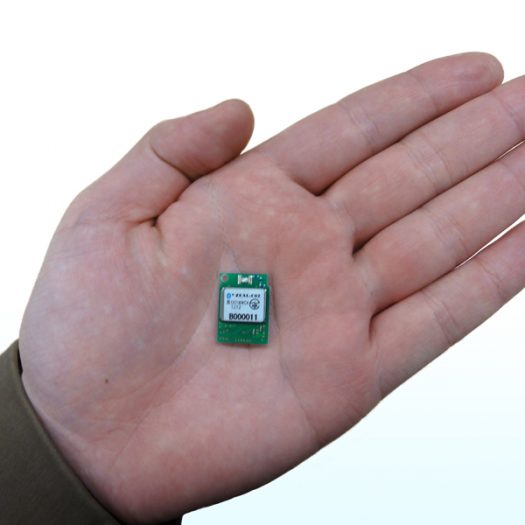

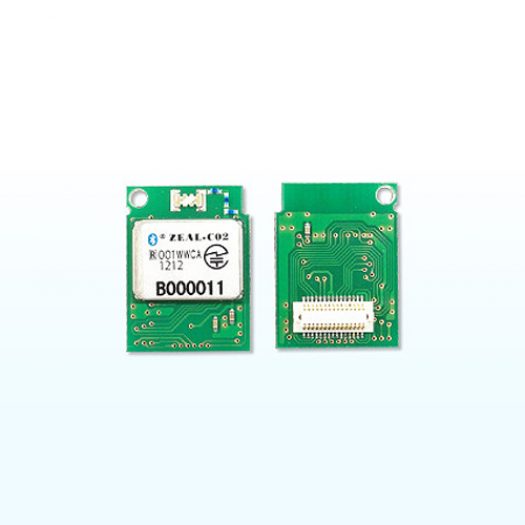

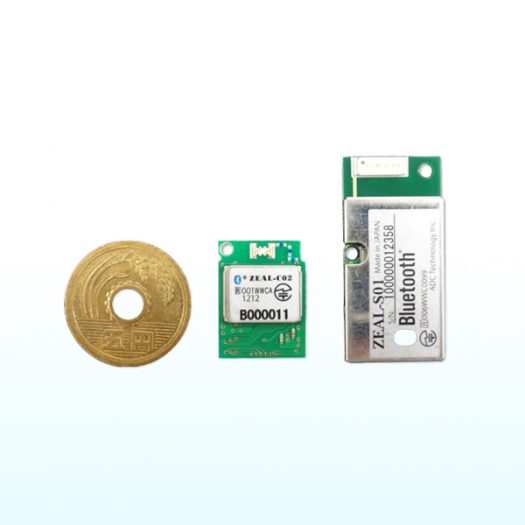

小型5円玉サイズBluetoothシリアルモジュールZEAL-C02

5円玉サイズの小型認証済みBluetoothシリアルSPPモジュールです。

¥15,000

数量に応じて単価が変わります(数量別価格表)
在庫:あり
送料:全国一律800円(税別)
納期:即納(当日発送可)

数量別単価一覧表

数量 単価(税別) 数量 単価(税別)
1~ 15,000円 30~ 10,000円
10~ 13,000円 50~ 8,800円
20~ 11,500円 100~ 6,800円

100台以上の価格は別途お問い合わせください。
量産価格は継続性や見込み数量に応じて特別価格をご提示しております。
量産価格のお問い合わせはこちら

商品概要

  • Bluetooth Ver2.1+EDR対応(Class2)
  • 搭載プロファイル SPP, DUN
  • Bluetooth SIG認証、国内電波法認証(技術基準適合認証:旧TELEC)、CE(欧州)、FCC(北米)、IC(カナダ)、KC(韓国※注)取得済み
    • ZEALが各種認証を取得しているため、ZEALを組込んだ最終製品での面倒な認証手続きの手間を軽減します。
      ※注 CE(欧州)と韓国認証は制度上、RF試験のみの実施。最終製品での申請が必要となります。
  • 2011年4月量産開始
  • アルプス社製Bluetoothモジュール採用
  • チップアンテナ内蔵
  • 独自コマンド搭載によるカンタン操作
  • 最大921kbpsまでボーレート設定可能
  • RoHS対応済み
  • 100mタイプZEAL-S01と同一コネクタ(ピンコンパチ)のため、通信距離に応じた載せ替えが可能

製品仕様

モデル名 ZEAL-C02
Bluetooth I/F 認証 Bluetooth Ver2.1+EDR準拠(Class2)
国内電波法(工事設計認証)
FCC(北米)、IC(カナダ)、KC(韓国)
周波数 2402 ~ 2480MHz
プロファイル SPP, DUN
変調方式 GFSK(1Mbps), π/4-DQPSK(2Mbps), 8DPSK(3Mbps)
拡散方式 周波数ホッピング
チャンネル間隔 1MHz
チャンネル数 79ch
伝送速度 約3Mbps(asymmetrical max)※無線部の最大値
受信感度 -70dBm(MAX)
送信電力 +4dbm(MAX):Bluetooth TX power class2
UART I/F プロトコル 調歩同期式シリアル通信
(要ハードウェアフロー制御※RTS/CTS有効)
信号レベル 電源電圧
ボーレート デフォルト9.6Kbps
コネクタ 30ピン
電源 電圧 3.3V(DC単一電源)
動作温度 -20 ~ +75°C
外形 寸法 20.0mm(L) x 15.0mm(W) x 4.9mm(H)
