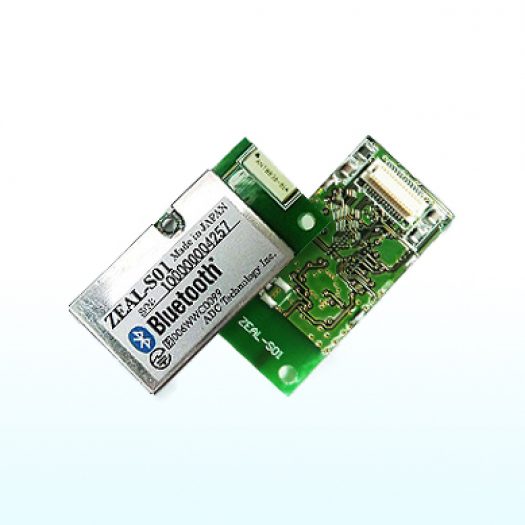

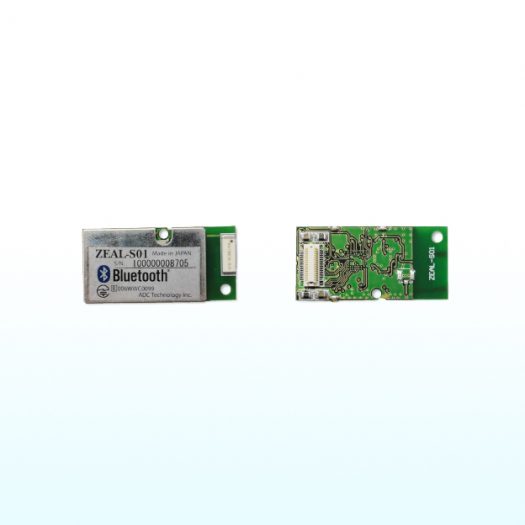

100m通信可能なClass1ブルートゥースモジュールZEAL-S01

100m通信可能なBluetooth Class1モジュールです。

¥16,500

数量に応じて単価が変わります(数量別価格表)

在庫 ディスコン品(2018年9月14日(金)販売終了)
送料 全国一律800円(税別)
納期 要確認

重要なお知らせ

 ZEAL-S01ラストオーダー(販売終了)に関するご案内(2018/08/02 更新)
 ZEAL-S01に関する重要なお知らせ(2018/06/04 更新)
 【重要なお知らせ】BluetoothSIG旧バージョン廃止の発表に伴うZEALシリーズの影響について(2018.6.4)
 【重要】ZEALシリーズの今後の入手性、供給予定について(2018年3月時点)
  • ZEAL-S01はディスコン予定品です。既存のお客様を対象として在庫販売を行っておりますが、在庫がなくなり次第、販売を終了いたします。
  • 新規案件でご利用いただくことはできません。

ZEAL-S01 数量別価格表

数量 単価(税別) 数量 単価(税別)
1〜
16,500円
30〜
11,500円
10〜
14,500円
50〜
9,800円
20〜
13,000円
100〜
7,800円

100台以上の価格は別途お問い合わせください。
量産価格は継続性や見込み数量に応じて特別価格をご提示しております。
量産価格のお問い合わせはこちら

商品概要

製品仕様

モデル名 ZEAL-S01
Bluetooth I/F 認証 Bluetooth Ver2.0+EDR準拠(Class1)
国内電波法(工事設計認証)
周波数 2400 ~ 2483.5MHz
プロファイル SPP, DUN
変調方式 GFSK, π/4-DQPSK, 8DPSK
拡散方式 周波数ホッピング
チャンネル間隔 1MHz
チャンネル数 79ch
伝送速度 約3Mbps(asymmetrical max)※無線部の最大値
受信感度 -70dBm(MAX)
送信電力 +17dbm(MAX):Bluetooth TX power class1
UART I/F プロトコル 調歩同期式シリアル通信
(要ハードウェアフロー制御※RTS/CTS有効)
信号レベル 電源電圧
ボーレート デフォルト9.6Kbps
コネクタ 30ピン
電源 電圧 3.3V±10%(DC単一電源)
動作温度 -30 ~ +60°C
※EDR(2M)時のみ-30 〜 +85°C(オプション)
オプションをご希望の方は別途ご相談ください。

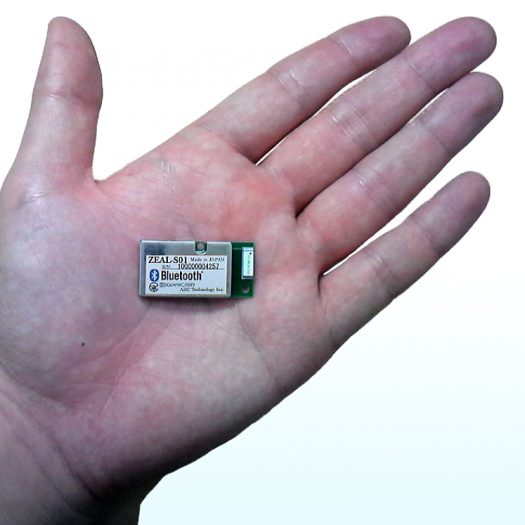

外形 寸法 35.0mm(L) x 17.0mm(W) x 4.7mm(H)
