iPhoneとカンタンにBLE通信!産業機器専用Bluetooth4.0 Low EnergyモジュールZEAL-LE0

重要
BluetoothモジュールZEALシリーズは2019年7月末をもちまして、製造、販売を終了いたしました。
【重要なお知らせ】BluetoothモジュールZEALシリーズ製造終了、および販売終了のご案内(2019/1/15)
ZEAL-LE0とは?
5円玉サイズの小型認証済みBluetooth Low Energy(BLE)モジュールです。

ZEAL-LE0

なぜこのBLEモジュールなら難しくないのか?

従来のBLEモジュールの課題

BLEは従来のSPP(シリアルポートプロファイル)と比べて、より省電力で無線通信ができるというメリットがある一方で、その組込み用BLEモジュールを扱うエンジニアにとっては、SPPより扱いが難しくなってしまったというご意見がありました。

SPPは、
「シリアルケーブルをBluetoothモジュールに置き換えるだけでいい」
「マイコンからBluetoothモジュールにデータを垂れ流すだけでいい」
といったように、無線初心者のエンジニアの方でも誰でもカンタンに無線化することができました。

その一方で、BLEはデータ送受信時に都度データサイズを意識したマイコン操作等が必要になることから、SPPと比べると扱いが難解に感じてしまう方も少なくありませんでした。

ZEAL-LE0の課題解決方法

その課題を解決するべく、ZEAL-LE0は無線化.comが開発した独自のファームウェアを搭載しています。

BLEで要求される難解な送受信操作をファームウェア内で自動処理することによって、ユーザはその送受信操作を意識すること無く、従来のSPP同様に、マイコンからデータを垂れ流しするだけでカンタンにBLE通信が可能となります。

無線化.comオリジナルのファームウェアを搭載
ファームウェア内の自動送受信処理によってSPPライクなカンタンな操作を実現

ZEAL-LE0の制御は電源オンするだけでOK
→ だからカンタン

ZEAL-LE0の使い方はカンタン。ZEAL-LE0に電源供給するだけでOKです。
ZEAL-LE0は自動的にアドバタイズを開始しますので、iPhoneから接続するだけで、BLEデータ通信が可能です。あとはマイコンから無線転送したいデータをZEAL-LE0に流し込むだけでOK。BLE特有の難しいデータ処理は不要です。

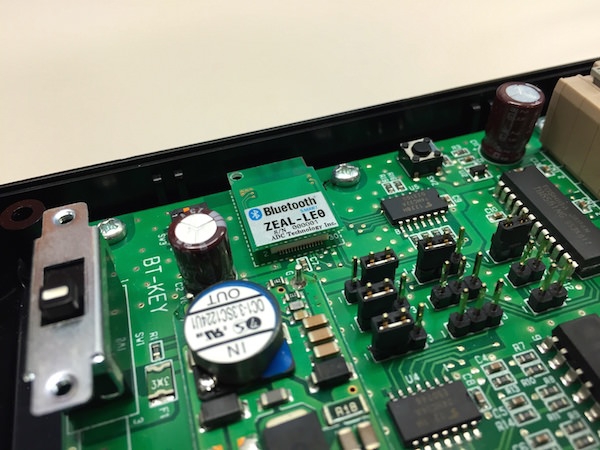

ZEAL-LE0 基板への組込みイメージ

LE0購入者にはiOS用サンプルソースコードを無償提供

スマホ側のアプリ開発も心配ご無用です。ZEAL-LE0のご購入者にはフェンリル社開発のiOS用BLEターミナルアプリ『ZEAL-LE Terminal』のサンプルソースコードを無償提供します。
ZEAL-LE0は従来のBLEモジュールと同じようにGATTプロファイルを使って通信します。iPhone側のBLE通信処理はソースコードを参考にしてください。プロジェクトファイルごとご提供しますので、iOSアプリ開発がはじめての方でも安心です。

iOS版BLEターミナルアプリ


iOS版BLEターミナルアプリZEAL-LE Terminal

ZEAL-C02と互換アリ
既存のZEAL用基盤がそのままご利用いただけます

ZEAL-LE0は既存のZEAL用基板にそのまま載せ換えが可能です。
ZEAL-LE0はZEAL-C02と同モジュールサイズ、同一コネクタ、ピンコンパチです。コマンド体系もほぼ同じなので、最小限の手間でSPPからBLEへ移行することが可能です。

ZEAL-LE0(左)とZEAL-C02(右)のコネクタ面

製品仕様・概要

  • Bluetooth4.0 Low Energy(BLE)対応。Bluetooth Smartモジュール。
  • GATT搭載(ZEALカスタムプロファイル)。 BLE(GATT)対応のiOS、Android端末と通信可能。
  • ペリフェラル(Peripheral)専用モジュール。
  • Bluetoothチップは信頼の国内メーカー太陽誘電社製 EYSFCNZXXを使用(Nordic nRF51822)。モジュール実装も国内工場による安心の『国産Bluetoothモジュール』。
  • 国内電波法、Bluetooth認証取得済み。一部海外の認証も取得しております(米国、カナダ)。
  • ZEAL-LE0に電源供給するだけでアドバタイズを開始。あとはスマホから接続するだけでデータ通信可能。無線転送したいデータをZEAL-LE0に流し込むだけでOK。BLE特有の難しいデータ処理は不要です。
  • ZEAL-C02とハードウェア互換性アリ。既存のZEAL用基板をそのままご利用いただけます。
  • ZEAL-LE0ご購入者にはフェンリル社開発のiOS用サンプルプログラムを無償提供(ソースコード開示)。iPhone側からは、通常のBLEモジュール(GATT)と同じように扱えます。
  • 2015年10月量産開始
  • ZEAL-LE0は「即日発送」で「どなたでもモジュール一個から」ご購入いただけます。
モデル名 ZEAL-LE0:ペリフェラル(Peripheral)
認証 Bluetooth Ver4.0準拠(Bluetooth Low Energy)
国内電波法(工事設計認証)
FCC(北米)、IC(カナダ)
プロファイル GATT(ZEALカスタムプロファイル)
ロール ペリフェラル(Peripheral)
module 太陽誘電製 EYSFCNZXX
周波数 2402 ~ 2480MHz
拡散方式 周波数ホッピング
チャンネル間隔 2MHz
受信感度 -70dBm
送信電力 +0dbm
プロトコル 調歩同期式シリアル通信
(要ハードウェアフロー制御 ※RTS/CTS有効)
信号レベル 電源電圧
ボーレート デフォルト9.6Kbps
コネクタ 30ピン(※ZEAL-C02と互換性あり)
電圧 3.3V(DC単一電源)
動作温度 -25 ~ +75°C
信号レベル 電源電圧
寸法 20.0mm(L) x 15.0mm(W) x 2.8mm(H)

価格

数量 単価(税別) 数量 単価(税別)
1~ 15,000円 30~ 8,800円
10~ 13,000円 50~ 6,800円
20~ 11,500円 100~ 4,800円

100台以上の価格は別途お問い合わせください。
量産価格は継続性や見込み数量に応じて特別価格をご提示しております。
